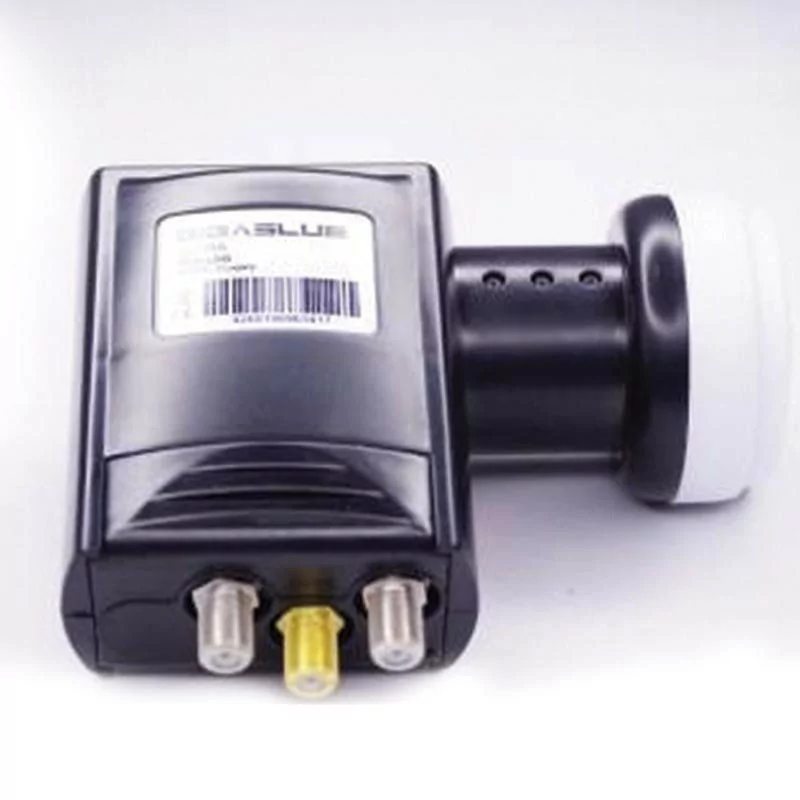

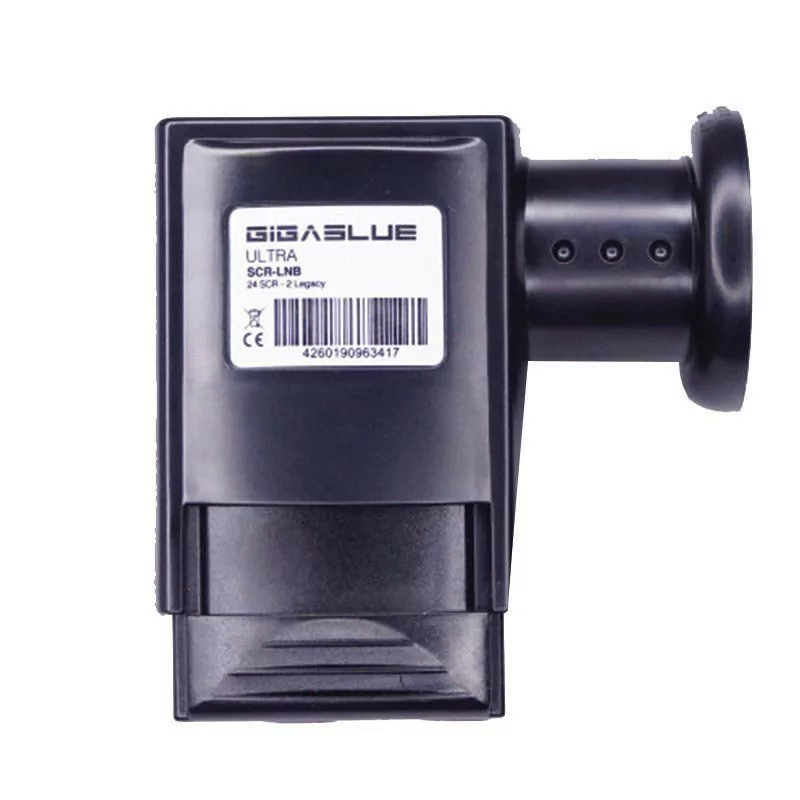

LNB SCR / 24 SCR 2 Legacy GigaBlue

40mm Feed 0.1db Full HD 3D, 4K - vergoldete Anschlüsse

Este profissional Einkabel-LNB de GigaBlue é um dos 24 Receptores (24 Receptores SCR e 2 Receptores Satelétricos por 2x Receptores Legados) diretamente.

Características do produto:

• SCR (roteador de canal por satélite)
• 1x saída SCR para até 24 receptores em um cabo coaxial (deve ser compatível com SAT-SCR)
• 2x saída herdada para até 2 receptores SAT padrão
• Figura de ruído: 0.1dB (tip.)
• Ganho porta herdada: 57 - 61dB
• Obtenha porta SAT-SCR: 42 - 62dB
• Ganho de nivelamento: +/- 0.5dB / 26MHz em temperatura temp.
• Variação de ganho: 4dB acima da temperatura.
• Isolamento entre polos:> 22dB acima da temperatura.
• Controle legado: DiSEqC 1.0
• Rejeição de imagem:> 40dB acima da temperatura.
• Faixa de temperatura: -40 ° C a + 65 ° C
• Porta herdada de consumo de energia: 100mA
• Porta SAT-SCR de consumo de energia: 300mA
• Avanço Ø 40mm
• Comprimento da alimentação: 42mm
• Compatível com HDTV e DVB-S2
• proteção climática extraível

ESPECIFICAÇÃO DO PORTO LEGADO ESPECIFICAÇÃO DO PORTO SAT-SCR
Banda baixa LO 9,75 GHz 9,75 GHz
Banda alta LO 10,6 GHz 10,6 GHz
Faixas de usuários fixas /
1210, 1420, 1680, 2040, 1005, 1050, 1095,
1140, 1260, 1305, 1350, 1475, 1520, 1565,
1610, 1725, 1770, 1815, 1860, 1905, 1950,
1995, 2085, 2130 MHz
Estabilidade de frequência LO +/- 1 MHz @ temperatura ambiente. +/- 1,5 MHz @ temperatura ambiente
+/- 2,5 MHz @ superaquecimento +/- 3 MHz @ superaquecimento.
Fator de interferência 0.1dB (Typ.) 0.1dB (Typ.)
Obtenha 57 ~ 61 dB 42-62 dB (programável com passo de 1 MHz)
Nivelamento +/- 0.5dB / 26MHz superaquecimento +/- 0.5dB / 26MHz superaquecimento
Variante de lucro 4 dB superaquecimento 6 dB superaquecimento
Sobreaquecimento espúrio na banda <- 55 dBm superaquecimento <- 47 dBm superaquecimento.
Isolamento de polarização cruzada
> Superaquecimento de 22 dBm> superaquecimento de 22 dBm
Controle de sinal
/ EN50494 (primeiros 8 UB) + EN50607
tensão de comutação de polaridade
10,5 ~ 14,0 Vcc
16,0 ~ 21,0 Vcc
Comutação de banda baixa: 0 KHz
Banda alta: 22 kHz +/- 4 kHz
rejeição de imagem
> Superaquecimento de 40 dB> superaquecimento de 40 dB.
Supressão IM3> intensidade do sinal 50 dBc @ IF> força do sinal 50 dBc @ IF
Superaquecimento de -15 dBm superaquecimento de -15 dBm
Fator de interferência de frequência LO
Fator de interferência de integração <-60 dBc @ 1 kHz
<-85 dBc a 10 kHz <2,5 graus RMS
<-105 dBc @ 100 kHz @ 10 kHz ~ 13MHz
<-120 dBc @ 1 MHz
Temperatura de operação
-40 ° C ~ + 65 ° C -40 ° C ~ + 65 ° C
Consumo de energia 100 mA 300 mA
Comprimento de alimentação 42 mm
