Especificações:

Geral:

• Condutor interno: Cobre Sólido
• Dielétrico: PE Espumado
• Condutor externo: Folha de AL
• Trança AL: 1650.15mm
• Cabo de energia: PVC Preto e Vermelho
• Revestimento: PVC UV Branco Virgem
• Impressão: Tinta preta, legível, não pode ser apagada com os dedos.
• Embalagem: Tampas plásticas vermelhas em ambas as extremidades.

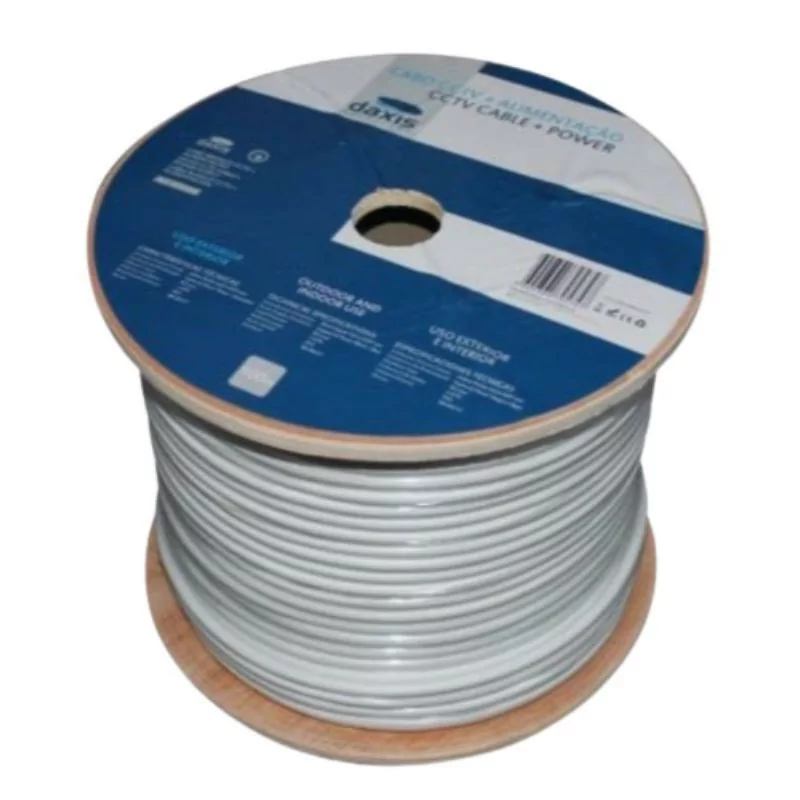

• ED0350, carretel de madeira de 100m por caixa exterior.
• Etiqueta: Etiqueta CPR aprovada e etiqueta circular necessárias para serem fixadas em cada carretel de madeira

Dimensões – (mm)

• Diâmetro do condutor interno: 0.61
• Diâmetro do dielétrico de espuma: 3.30
• Cabo de energia: 24*0.18 CU
• Diâmetro sobre o revestimento: 5.20
• Espessura da parede do revestimento: 0.60 nominal
• Diâmetro sobre o revestimento externo: 6.80-8.50
• Carretel de plástico de 100m (DdA): 275150230
• Caixa de 100m (CLA): 280280240
• Etiqueta redonda: 270mm
• Etiqueta CPR: 55*70
• Altura da impressão: 2.50 ±0.50

Propriedades:

• Temperatura de operação: -10℃ a +60℃
• Impedância característica - Ohms: 82 ± 3
• Capacitância – pF/m: 48 ± 2
• Máx. resistência DC do condutor interno - Ohms/km: 62
• Máx. resistência DC do condutor de blindagem - Ohms/km: 31
• Faísca do revestimento - volts AC: 2500
• Perda de retorno, dB mínimo 5-1000 MHz: 20
• Atenuação, dB/100m (Nominal):
• 5 MHz: 3.0
• 50 MHz: 11.0
• 100 MHz: 16.0
• 200 MHz: 22.0
• 500 MHz: 35.0
• 800 MHz: 45.0
• 1000 MHz: 51.5
