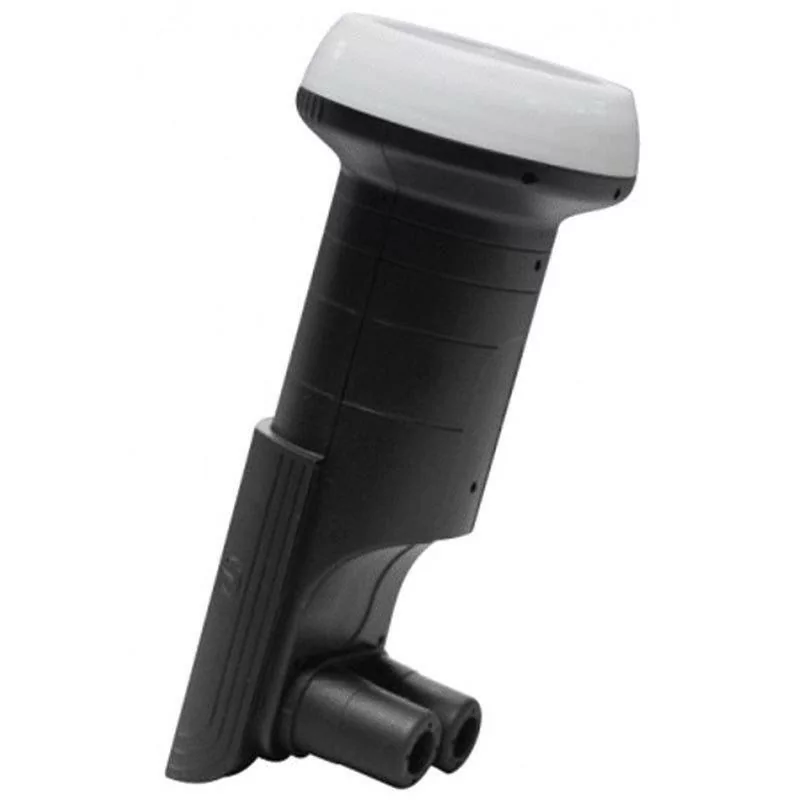

LNB Twin Dicom ||

CARACTERÍSTICAS TÉCNICAS:

Frequência de entrada:

•  Banda Baixa: 10.70~11.70 GHz
•  Banda Alta: 11.70~12.75 GHz

Frequência de saída:

•  Banda Baixa: 950 ~ 1950 MHz
•  Banda Alta: 1100 ~ 2150 MHz

Frequência de Oscilador Local:

•  Banda Baixa: 9.75 GHz
•  Banda Alta: 10.60 GHz

Figura de Ruído:

•  0.7 dB (tip.)

Ganho a 25ºC:

•  58 dB (min.) / 65 dB (max.)

Estabilidade de Ganho:

•  ± 0.5 dB / 26 MHz

Isolamento de Polarização Cruzada:

•  25 dB (typ.)

Estabilidade do Oscilador Local:

•  ± 1.0 MHz (max.) @ +25º C
•  ± 2.0 MHz (max.) @ -40º C ~ +60º C

Ruído de fase do oscilador local:

•  -50 dBc / Hz @ 1 kHz
•  -75 dBc / Hz @ 10 kHz
•  -95 dBc / Hz @ 100 kHz

Rejeição de Imagem:

•  40 dB (min.)

VSWR:

•  2 : 1 (tip.)

Consumo de corrente:

•  160 mA (max.)

Mudança de Banda:

•  Banda Baixa: 0 kHz
•  Banda Alta: 22 kHz ± 4 kHz

Voltagem - mudança de polarização:

•  11.5 ~ 14.0 V Vertical
•  16.0 ~20.0 V Horizontal

Temperatura de  Funcionamento:

•  -40º C ~ +60º C

Marca

Dicom

Referência

AS0422

Stock Online

Disponível

Stock Loja

Disponível

Cor

Preto

N.º Saídas LNB

2
